如何修复多功能电磁炉主板的常见故障？

电磁炉主板作为设备的核心部件，一旦出现故障可能导致整机无法运行，本文将从实际维修经验出发，提供可操作的检修方法，同时强调安全操作规范。

维修前的必要准备

1、准备数字万用表、绝缘螺丝刀套装、焊台及配套工具

2、确认设备完全断电，放电15分钟以上

3、准备原厂电路图（可在品牌官网或维修手册查找）

4、佩戴防静电手环，确保工作台面干燥

五步诊断法

第一步：目检关键元件

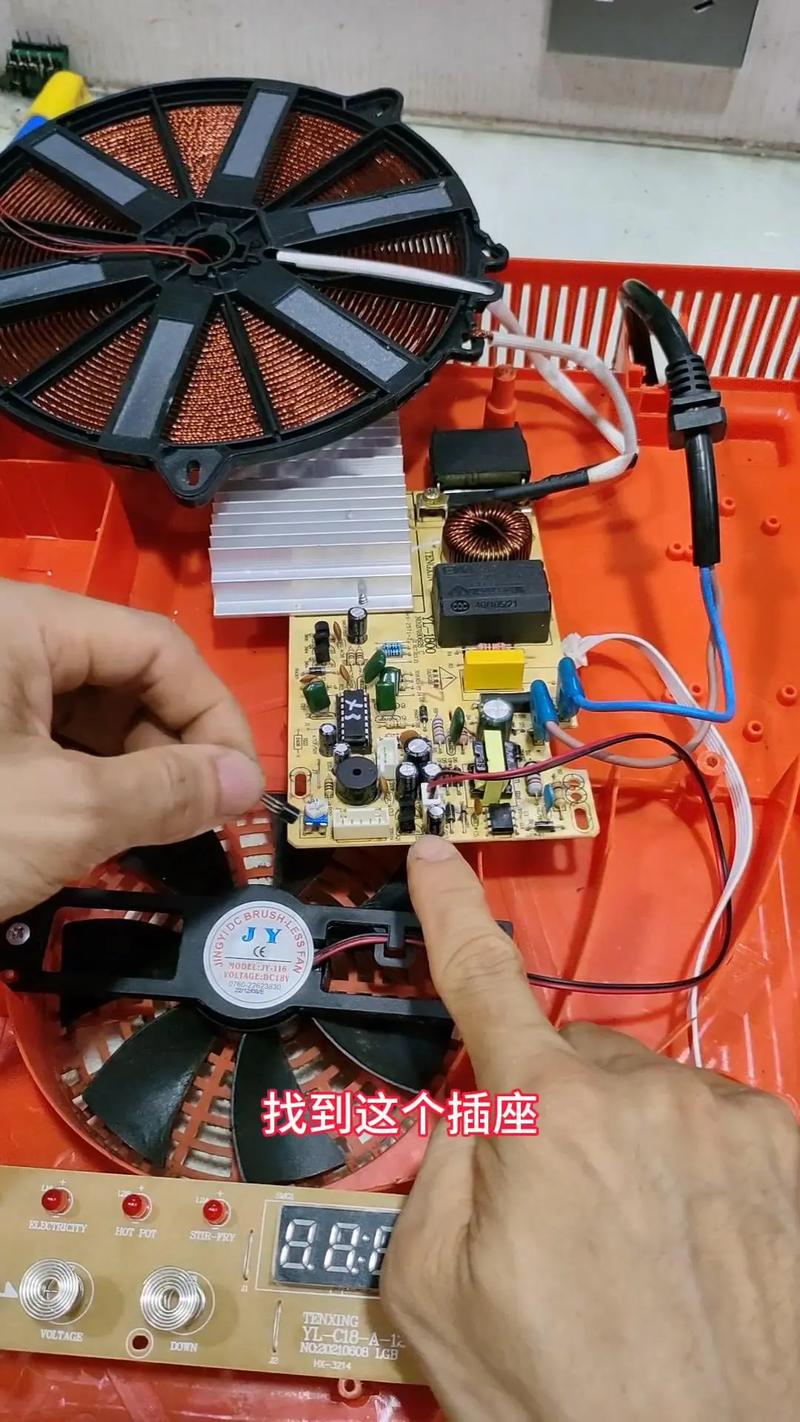

拆开外壳后，重点检查：

- 电源模块（U1标识区域）是否有烧蚀痕迹

- IGBT功率管（通常带散热片）引脚是否发黑

- 滤波电容（大体积圆柱元件）是否鼓包漏液

- PCB线路是否存在断裂或氧化

第二步：电源通路检测

使用万用表测量：

1、交流输入端的220V电压是否正常

2、整流桥输出端应有300V左右直流电压

3、开关电源次级输出（+18V、+5V）是否符合标称值

*注意：带电检测必须使用隔离变压器

第三步：驱动信号验证

接入假负载后：

- 用示波器检测PWM芯片（如LM339）输出波形

- 正常情况应观测到15-25kHz的调制波形

- 异常时可检查贴片电阻R12-R15阻值

第四步：温度保护排查

- 检测炉面传感器阻值（常温下约100kΩ）

- 检查散热器上的温度开关导通情况

- 清理风扇积尘并测试转速（正常≥2000转/分钟）

第五步：软件故障处理

对于带显示屏的机型：

- 尝试按住"开关"+"定时"键10秒复位

- 检查主板与显示板的排线连接

- 使用编程器重写MCU固件（需专业设备）

维修建议

更换元件时建议选择原厂配件，市面通用件可能存在参数偏差，焊接贴片元件应控制烙铁温度在320±20℃，避免损坏焊盘，若检测发现主控芯片损坏，维修成本可能超过新购主板价格的70%，建议直接更换整板。

遇到IGBT模块反复烧毁的情况，重点检查谐振电容容量（正常2uF±5%）和线圈盘有无变形，维修完成后必须进行72小时老化测试，模拟不同功率档位的连续工作状态。

*个人观点：非专业人员建议在保修期内联系官方售后，自行拆机可能丧失保修资格，超过三年使用周期的电磁炉，若主板维修费用超过设备残值30%，考虑更新设备更具性价比。
